安裝LED顯示屏功耗及電纜計算方法
2019-04-22 20:41:48 來源：河南LED顯示屏 點擊：5738 喜歡：0
關于顯示屏功耗和線纜截面積的問題，在此小編為大家詳解一下這方面的知識。我們計算電器產品的耗電量，是以其電功率來計算，也就是這個電器每小時作了多少「功」，而這個功是由電流乘上電壓所得。
但是在實際使用中功率計算一般負載分為兩種，一種式電阻性負載，一種是電感性負載。
對于電阻性負載的計算公式：P=UI , 即功率=電壓×電流
對于電感性負載的計算公式：P=UIcosф，即功率=電壓×電流×功率因數
而我們led顯示屏是通過開關電源變壓使用的，屬于電感性負載。其開關電源負載的功率因數cosф=0.75。不同電感性負載功率因數不同，我們統一計算LED顯示屏供電開關電源時可以將功率因數cosф取0.8。
LED顯示屏驅動電壓選用5V，驅動電流小于20mA，則屏體最大功率計算方法如下（以100平方米為依據）：
1、戶外LED顯示屏規格為：點間距為10mm，點密度為10000點/平方米，每個點（像素）由1紅1綠1藍3顆LED燈組成，掃描方式為1/4掃描。
2、每平方米顯示屏功率計算： P= 10000（點）X 3 （顆）X 5（伏） X 0.02（安）X 1/4（掃描）=750（瓦）
3、顯示屏屏體整屏功耗： P= 750（瓦）X100（平方米）=75KW
4、整屏功耗：因為電能相互間轉換產品損耗，一般功率在理論計算值基礎上加10%。屏體間輔助設備（空調、風機、照明、功放等）也產生一定功耗此屏輔助設備功耗按實際量計算（我們計算下面公式暫時按照5KW計算）。
P= 75KW+7.5 KW +5KW =87.5KW
因此，顯示屏總功率為87500瓦，則最大電流是：
I=P/Ucosф=87500（瓦）÷220*0.8（cosф）=318(A)
但是，一般工作情況下，顯示屏發光二極管不可能同時長時間點亮，所以用戶電源容量偏小時可以采用一個公用系數公式，公用系數一般0.5。
所以，上面的計算應該改寫成：
I=P*公用系數/Ucosф=（82500（瓦）*0.5+5000（瓦））÷220*0.8（cosф）=168(A)
也就是說，這塊屏總的電流值為168A。因LED顯示啟動時瞬間電流比較大，則總閘空氣開關不能使用三相168A開關，應該用318A的空氣開關，選用400A即可。我們很多同行工程師都習慣性直接用整屏上的開關電源個數來計算大屏總功率，這樣的方法不標準，有的廠家為了降低成本，減少開關電源數量，最后導致功率計算有誤。
5、平均功耗：因為播放內容不同而耗電量不同。如播放廣告宣傳片，色彩豐富，白色居多，平均功耗為最大功耗的50%;播放文字等簡單圖形時，大部分屏體為黑色，平均功耗為最大功耗的10%。按正常廣告統計，一般平均功耗為最大功耗的40%。
一般銅線安全計算方法是：
2.5平方毫米銅電源線的安全載流量－－28A。
4平方毫米銅電源線的安全載流量－－35A。
6平方毫米銅電源線的安全載流量－－48A。
10平方毫米銅電源線的安全載流量－－65A。
16平方毫米銅電源線的安全載流量－－91A。
25平方毫米銅電源線的安全載流量－－120A。
如果是鋁線，線徑要取銅線的1.5-2倍。
如果銅線電流小于28A，按每平方毫米10A來取肯定安全。
如果銅線電流大于120A，按每平方毫米5A來取。
導線的截面積所能正常通過的電流可根據其所需要導通的電流總數進行選擇，一般可按照如下順口溜進行確定：
十下五,百上二, 二五三五四三界,柒拾玖五兩倍半,銅線升級算.
給你解釋一下,就是10平方一下的鋁線,平方毫米數乘以5就可以了,要是銅線呢,就升一個檔,比如2.5平方的銅線,就按4平方計算.一百以上的都是截面積乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3,柒拾和95平方都乘以2.5,這么幾句口訣應該很好記吧,
說明:只能作為估算,不是很準確。
另外如果按室內記住電線6平方毫米以下的銅線，每平方電流不超過10A就是安全的，從這個角度講，你可以選擇1.5平方的銅線或2.5平方的鋁線。
10米內，導線電流密度6A/平方毫米比較合適，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。從這個角度，如果不是很遠的情況下，你可以選擇4平方銅線或者6平方鋁線。
如果真是距離150米供電（不說是不是高樓），一定采用4平方的銅線。
導線的阻抗與其長度成正比，與其線徑成反比。請在使用電源時，特別注意輸入與輸出導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。

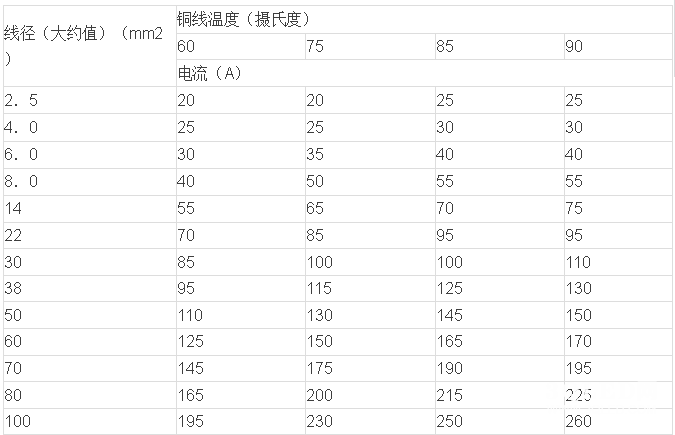

下面是銅線在不同溫度下的線徑和所能承受的最大電流表格。
導線線徑一般按如下公式計算：
銅線： S= IL / 54.4*U`
鋁線： S= IL / 34*U`
式中：I——導線中通過的最大電流（A）
L——導線的長度（M）
U`——充許的電源降（V）
S——導線的截面積（MM2）
說明：
1、U`電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
2、計算出來的截面積往上靠.
絕緣導線載流量估算
鋁芯絕緣導線載流量與截面的倍數關系
導線截面(mm 2 ) 11．52．546101625355070 95 120
載流是截面倍數 9 8 7 6 5 4 3．5 3 2．5
載流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口訣：二點五下乘以九，往上減一順號走。三十五乘三點五，雙雙成組減點五。條件有變加折算，高溫九折銅升級。穿管根數二三四，八七六折滿載流。說明：(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表53可以看出：倍數隨截面的增大而減小?！岸c五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4?！叭宄巳c五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。“條件有變加折算，高溫九折銅升級”。
上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。
按照前面計算100平方米邁普光彩顯示屏總電流318A計算，三相電可帶負載安全電流最大為以上的3倍,所以正常使用國標25平方三相五線（4+1）電纜即可。如果電纜線的布線超過一定的長度，或者高溫環境，或者暗敷都需要累計打折計算，否則都會影響正常使用，使電纜發熱。另外建議沒有安裝分級上電的空開每五年更換一次，因為頻繁開關，電流導致觸電老化，使得空開接觸不良。以上兩項不嚴肅認真對待，嚴重的會導致用電起火。
